Обзор электронных ключей-идентификаторов iButton от фирмы Dallas Semiconductor Печать
Индекс материала
Обзор электронных ключей-идентификаторов iButton от фирмы Dallas Semiconductor
Области применения
Принципы конструкции iButton и считывающих устройств для них
Описание протокола iButton
1. iButton с уникальным серийным номером
2. iButton с энергонезависимой статической памятью
3. iButton с энергонезависимой однократнопрограммируемой EPROM-памятью.
4. iButton с EEPROM памятью данных
5. iButton с энергонезависимыми таймером и статической памятью.
6. Автономный цифровой термопреобразователь в корпусе iButton
Все страницы

    В 1991 году компания Dallas Semiconductor выпустила свои первые электронные ключи-идентификаторы серии DS199х. В начале для них было запатентован товарный знак "Touch Memory", которое достаточно полно отражало основные свойства этих изделий. Touch - переводится "прикоснись", Memory - "память".

Ключ Dallas DS1990A

    Действительно, все ключи, которые внешне выглядят как металлические дисковые батарейки, в обязательном порядке имеют внутри микросхему-ПЗУ с уникальной для каждого устройства двоичной 48-разрядной кодовой комбинацией (идентификационным номером), а считывается эта комбинация при прикасании металлическим корпусом ключа к металлическому же зонду-считывателю.

    Новый электронный ключ из Далласа стал популярным среди потребителей, и, как следствие, стали появляться новые модели. Последнее изделие этого ряда DS1954 имеет внутри своего корпуса специальный микропроцессор для шифрования информации, разработан был также идентификатор со встроенным термопреобразователем, планируется реализовать идеи размещения других схем в стандартизованном компанией Dallas Semiconductor металлическом корпусе. Поэтому с начала 1997 года Dallas Semiconductor заявила о смене названия всех своих идентификационных ключей на iButton(Information Button - "таблетка с информацией"), как более общее и охватывающее весь ряд изделий в настоящем и в будущем.



Внешний вид электронного ключа iButton

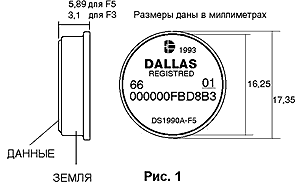

Габаритные размеры ключей Touch Memory



    Все электронные ключи-идентификаторы iButton внешне похожи на дисковую металлическую батарейку (Рис.1). Металл представляет собой нержавеющую сталь. Диаметр диска около 17 мм , толщина 3,1 мм или 5,89 мм . Диск состоит из двух электрически разъединенных половинок. Внутри он полый. В герметичную полость заключена электронная схема на кремниевом кристалле. Выход схемы соединен с половинками диска двумя проводниками. Половинки диска образуют контактную часть однопроводного последовательного порта. При этом через центральную часть идет линия данных, внешняя оболочка - земля. Для того чтобы произошел обмен информации iButton с внешними устройствами, необходимо прикоснутся обеими поверхностями половинок металлического диска к контактному устройству (зонду), также состоящему из двух электрически не связанных, проводящих электрический ток частей.

Схема считывания ключа

    Обычно для материала контактов зонда используют нержавеющую сталь или медный сплав, с нанесенным на него защитным токопроводящим покрытием. Процесс касания к зонду показан на Рис.2.

    Большая площадь поверхности контактов защищает систему от неточного совмещения при подключении по причине "человеческого фактора" или при автоматизированном касании, когда идентификатор и зонд расположены на различных подвижных механизмах . Кроме того дисковая форма корпуса направляет и очищает контакты, гарантируя надежное соединения, а закругленный край корпуса легко совмещается с зондом.
